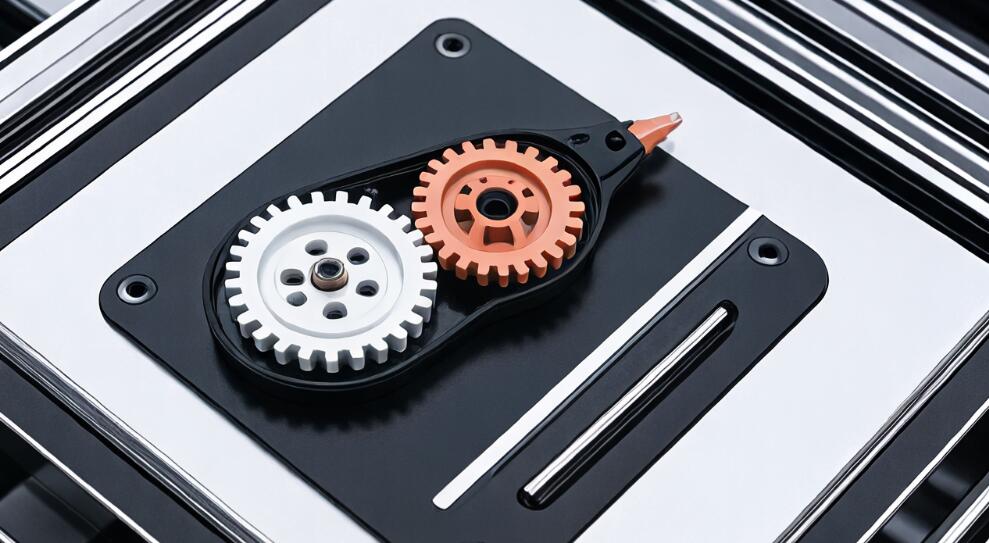

隨著文具行業的快速發展和消費者對產品精細化要求的提升，修正帶作為日常辦公和學習的重要工具，其市場需求持續增長。 傳統修正帶生產依賴人工或半自動裝配，效率低、精度差，難以滿足大批量、高一致性的生產需求。 尤其在關鍵部件——大齒（傳動齒輪）的裝配環節，人工作易出現錯位、卡齒等問題，直接影響產品的使用流暢度和壽命。

在此背景下，全自動修正帶大齒裝配機應運而生。 該設備專為修正帶核心傳動結構設計，集成高精度定位、自動供料、壓裝檢測等功能，可高效完成大齒與帶芯的精準裝配。 相比傳統人工裝配，該設備不僅能將生產效率提升3-5倍，還能確保裝配精度達到±0.02mm，顯著降低不良率。 此外，其模塊化設計支持快速換型，可適配不同規格的修正帶產品，滿足多樣化生產需求。

當前，文具制造行業正加速向自動化、智能化轉型。 修正帶大齒裝配機的推廣，不僅解決了行業痛點，也為企業降本增效、提升產品競爭力提供了關鍵技術支撐。 未來，隨著智能制造的深入應用，該設備有望成為修正帶生產線中不可或缺的核心裝備。

本系統采用永宏MS2C4-1616T PLC作為核心控制單元，通過EtherCAT總線技術實現多工位協同控制。 系統配備高精度PPU電機驅動的大齒工位和內盤工位，配合工業級視覺引導系統，實現±0.01mm的裝配精度。 視覺系統可實時捕捉彈簧位置坐標，引導機械手完成精準取料上料，并具備自動補償功能，有效應對材料尺寸偏差。

轉盤控制系統采用伺服驅動技術，實現0.5秒/工位的高速精準分度。 各工位動作完成后，系統自動觸發轉盤旋轉，下料工位同步完成成品取出，形成高效閉環生產流程。 永宏C2070NA-GF觸摸屏提供直觀的人機交互界面，支持配方管理、參數設置和實時監控，作人員可快速切換不同產品型號。

系統集成了完善的質量檢測功能，實時監測裝配過程中的關鍵參數。 異常情況下自動報警并停機，避免不良品產生。 生產數據自動統計存儲，為企業提供生產效率、良品率等關鍵指標分析。 所有關鍵部件均通過200萬次耐久測試，確保設備在長期連續運行中的穩定性。

該控制系統通過精密機械、智能視覺與先進運動控制的完美結合，實現了修正帶大齒裝配的全自動化生產。 相比傳統人工裝配方式，生產效率提升4倍以上，產品不良率降低至0.1%以下，為文具制造企業提供了高效可靠的智能化解決方案。

? 提升裝配效率
傳統人工裝配方式效率低下且一致性差，本設備采用全自動化控制系統，從大齒供料、彈簧定位到內盤裝配實現全流程高速自動化，裝配速度可達20個/分鐘，大幅提升生產效率。

? 高精度裝配
通過精密PPU電機驅動和視覺定位系統，設備裝配精度達到±0.2mm，確保大齒與帶芯的完美嚙合，避免傳統裝配中常見的錯位、卡齒等問題。

? 智能質量管控
配備視覺檢測系統實時監控每個裝配環節，異常情況自動報警停機，有效控制不良品產生，產品合格率提升至99.9%以上。

? 柔性化生產
采用模塊化設計，通過更換模具即可快速切換至收帶輪裝配模式，實現一機多用，顯著提高設備利用率。

? 智能維護管理
系統配備遠程IOT功能，支持通過觸摸屏及M-PLC進行網絡遠程監控和維護，大幅降低設備維護成本和時間。

? 復雜部件裝配優化
針對彈簧裝配難題，創新采用柔振分散+視覺定位技術，精準獲取抓取坐標，機械手抓取成功率達98%以上，有效解決微小部件裝配難題。
